JSM Ball Screw Series

JSM-Kugelschrauben konvertieren die Drehbewegung durch einen Spiralmechanismus in eine lineare Bewegung für präzise Positionierung oder Schnittbewegung . Unsere Produkte umfassen hauptsächlich interne Zirkulationsreihen, Endkapsel-Zirkulationsreihen, Miniaturreihen und andere Typen .}

Where Our Ball Screws Excel

Wo sich unsere Kugelschrauben auszeichnen

Als führender Ballschraubenhersteller in China reduzieren unsere Produkte die Übertragungsleistung erheblich, verbessern die Genauigkeit und verlängern die Lebensdauer . gepaart mitlineare FührerSie dienen als wichtige Übertragungskomponenten in verschiedenen linearen Bewegungslösungen . Hier sind die Hauptmerkmale:

  • Hohe Übertragungseffizienz und geringem Energieverbrauch
  • Hohe Starrheit und Hochleistungslastkapazität
  • Hohe Präzision und Stabilität
  • Niedriger Rauschen und niedrige Vibrationen

Technische Daten von Ballschrauben

Unsere Schlupfringe bieten Bohrungsgrößen im Bereich von 12 mm bis 5 0 0 mm +, um verschiedene Wellendurchmesser anzupassen, mit einer Nenngeschwindigkeit von 3 0}} 0–5, 000 RPM, die niedrige elektrische Lärm und minimaler Verschleiß {.} {. sie versichern. 0–600vac/vdc, die sie sowohl für niedrige Spannungssignale als auch für Hochleistungsübertragung . mit 0–300 Schaltungen optional ermöglichen, die Kraft, Ethernet-kompatible, oder hybriden elektrische/pneumatische Kanalkonfigurationen {{}}}}}}}}}}}}} -Drivabilität. -+100 Grad und bieten IP-Bewertungen bis zu IP68 (staubdicht, wasserdicht und korrosionsfeste Optionen) ideal für anspruchsvolle Umgebungen .

SFS (DIN69051 Form B) Kugelschrauben

1 1
1 2

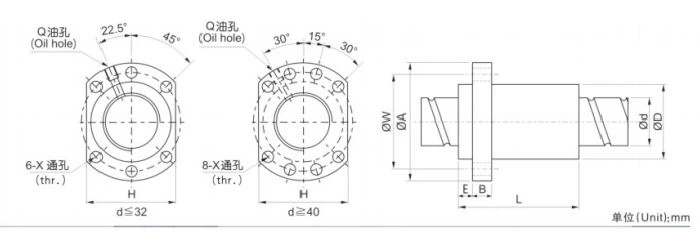

SFA -Kugelschrauben

3 1
3 2

SFU (DIN69051 Form B) Kugelschrauben

5 1
5 2

DFS (DIN 69051Form B) Kugelschrauben

2 1
2 2

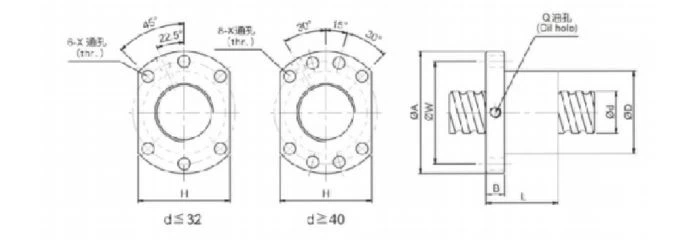

SFNU (DIN69051 Form B) Kugelschrauben

4 1
4 2

DFU (DIN69051 Form B) Kugelschrauben

6 1
6 2

SFK -Kugelschrauben

7 1
7 2

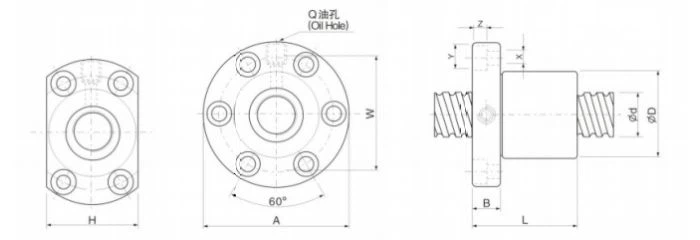

SFL -Kugelschrauben

9 1
9 2

SFY/SFE -Kugelschrauben

11 1
11 2

SFNL -Kugelschrauben

8 1
8 2

DFL -Kugelschrauben

10 1
10 2

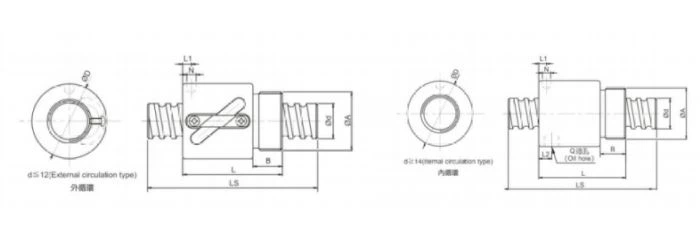

BSH -Kugelschrauben

12 1
12 2

GTHA (DIN69051 Form B) Kugelschrauben

13 1
13 2

SFV -Kugelschrauben

15 1
15 2

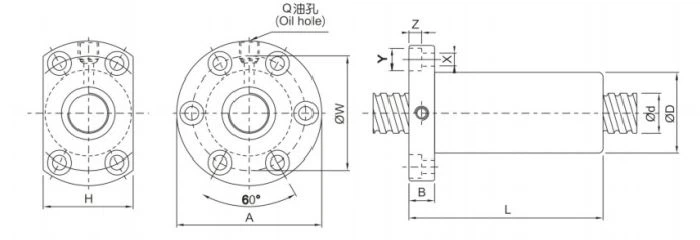

OFi -Kugelschrauben

17 1
17 2

SCL -Kugelschrauben

14 1
14 2

DFV -Kugelschrauben

16 1
16 2

Ofu (DIN 69051 Form B) Kugelschrauben

18 1
18 2


Suchen Sie nach der idealen Kugelschraube für Ihre Maschinen? Lassen Sie unseren Experten
Das Team bietet maßgeschneiderte Kaufberatung an
Helfen Sie Ihnen, die richtige Wahl zu treffen!

Wenden Sie sich an JSM -Experten

Benutzerdefinierte Kugelschrauben mit JSM für Ihre automatisierten Projekte

JSM besitzt ein umfangreiches Fachwissen in der Kugelschraubenanpassung . Wir liefern maßgeschneiderte lineare Bewegungslösungen, indem sie Kernparameter, Struktur, Material, Leistung und Funktion optimieren, um genau an Ihren Anforderungen zu richten .}

  • Kernparameter
  • Struktur und Material
  • Leistung und Funktion
Core Parameters

Wir sind spezialisiert auf die Anpassung der Kernparameter für Kugelschrauben, einschließlich Nominaldurchmesser, Blei und Präzisionsnote, um Ihre technischen Spezifikationen zu erfüllen. .

Nenndurchmesser (Außendurchmesser der Schraubenwelle)

Reichweite:Anpassbar von φ4 mm (Mikrograde) bis φ100 mm (großformat) als Standard .

Blei (axiale Tonhöhe)

Hochgeschwindigkeitsanwendungen(E . g ., automatisierte Fördersysteme, Robotik): Größere Leads (e . g ., 20 mm, 30 mm), um die lineare Geschwindigkeit {. zu maximieren .}

Hochvorbereitete Anwendungen(E . G ., Semiconductor -Lithographie, medizinische Bildgebung): kleinere Leads (e . g ., 2 mm, 5 mm) Die Auflösung und die Positionsgenauigkeit .}}}}}}}}}}}}

Präzisionsklassen

Einhaltung:Gemäß GB/T 17587 . 3 (chinesischer nationaler Standard für Ballschrauben).

Noten:

  • • P1: Ultra-hohe Präzision (für die Positionierung auf Nanometerebene) .
  • • P2: Hohe Präzision (anspruchsvolle industrielle Automatisierung) .
  • • P3: Präzisionsnote (allgemeine Industriemaschinerie) .
  • • P5: Standard-Note (allgemeine Anwendungen) .
Structure and Material

JSM bietet anpassbare Kugelschraubenkonfigurationen, einschließlich Zirkulationssysteme und Nussdesigns, mit Kohlenstoffstahl als primäres Material .

Zirkulationssysteme

Interne Kreislauf:Hohe Starrheit und niedriges Rauschen, ideal für Präzisionsmaschinerie (e . g ., CNC -Maschinen, Semiconductor -Geräte) .

Externe Kreislauf:Geeignet für schwere Lastanwendungen, die einen Hochgeschwindigkeitsvorgang erfordern (E . g ., Injektionsformmaschinen, Industrie-Roboter) .

NUT -Konfigurationen

Einzelmutter:Kosteneffektive Lösung für allgemeine lineare Bewegung .

Doppelte Nuss:Vorausgeladenes Design für hochpräzise Positionierung und Rückschläge Eliminierung .

Flanschmutter:Zu den Funktionen gehören integrierte Montageflansche für starre Strukturen .

Flanglosen Nuss:Kompaktes Design für platzbeschränkte Anwendungen wie kollaborative Roboter und medizinische Geräte .

Material

Hauptmaterial:Kohlenstoffstahl, Wärme behandelt für einen verstärkten Verschleißfestigkeit .

Oberflächenbehandlung

Schrauben:Wärmebehandlung für verstärkte Verschleißfestigkeit .

Nuss:Karburisierung mit Fallhärten zur Verbesserung der Oberflächenhärte .

Performance and Function

Bei JSM liefern wir maßgeschneiderte Ballschraubenlösungen mit optimierter Belastungskapazität, Lebensdauer, Staubschutz, Selbstverstärkung und explosionssicheren Funktionen, um die Anforderungen Ihrer Branche gerecht zu werden. .

Belastungskapazität

Axiale Last:Anpassbar von 5 kN bis über 500 kN, erreicht durch Erhöhen des Schraubdurchmessers und Optimierung des Raceway -Designs .

Radiale Last:Mit speziellem Design kann die Kugelschraube Radialkraft standhalten (z.

Leben und Zuverlässigkeit

Bewertungsleben (L10):Durch Vergrößerung des Kugeldurchmessers und Optimierung des Kontaktwinkels kann die Nennlebensdauer vom Standard 10, 000 km auf über 30, 000 km ., verlängert werden.

Staubdes Design:Labyrinth -Dichtungen und Gummiabdeckungen einbeziehen .

Besondere Funktionen

Selbstverriegelungsfunktion:Custom Large Lead mit niedrigem Helix-Winkeldesign sorgt für das umgekehrte Selbstverschluss, ideal für das Heben von Plattformen, um ein unbeabsichtigtes Gleiten zu verhindern. .

Explosionssicheres Design:Bei der Behandlung mit Oberflächenisolierung und antistatischer Beschichtung können unsere Kugelschrauben in brennbaren und explosiven Umgebungen wie chemische Ausrüstung . aufgetragen werden. .

Warum JSM als Lieferant für Kugelschraube wählen?

  • Fortgeschrittene Produktionsausrüstung
  • Zuverlässige Qualitätssicherung
  • Nachhaltigkeit

Fortgeschrittene Produktionsausrüstung

JSM mit einer 20-jährigen Fabrik {{1} M² hat fortschrittliche Geräte wie intelligente Schleifmaschinen, CNC-Zentren und automatisierte Verpackungsleitungen eingeführt, um stabile Lieferungen an globale Kunden zu ermöglichen .}

Read More >>
Advanced Production Equipment

Zuverlässige Qualitätssicherung

Mit Einhaltung von ISO 9001 führen wir strenge dreistufige Tests an Rohstoffen und Kugelschrauben durch, um die Genauigkeit und Konsistenz zu gewährleisten.

Read More >>
Reliable Quality Assurance

Nachhaltigkeit

Durch die Verwendung von umweltfreundlichen Materialien, die Förderung der grünen Fertigung und die Einführung energiesparender Geräte senken wir den Ressourcenverbrauch und die Kohlenstoffemissionen und helfen unseren Kunden, die Energie- und Betriebskosten zu senken. .}

Read More >>
Sustainability

Häufig gestellte Fragen

F: Wie kann ich die Genauigkeit von Kugelschrauben sicherstellen?

A: Wir verwenden CNC-Werkzeugmaschinen in Verbindung mit der Super-Finishing-Technologie, um kritische Parameter einschließlich Schraubdurchmesser, Blei und Helix-Winkel genau zu steuern, während die Bearbeitungsabweichungen über Fehlerkompensationsalgorithmen .} beseitigt werden.

F: Was sind die Hauptkomponenten einer Kugelschraube?

A: Eine lineare Kugelschraube besteht hauptsächlich aus einer Schraube, einer Mutter, einer Kugel und einem Ball -Return -Gerät .

F: Können Sie die Kugelschraubenbaugruppe bereitstellen?

A: Ja! Wir bieten anBeschaffung von One-StopFür lineare Guides, Kugelschrauben und Kugelschraubenhalterungen können Sie eine effiziente Integration von linearen Bewegungssystemen ermöglichen, die auf Ihre Bedürfnisse zugeschnitten sind. .

F: Was ist der Unterschied zwischen Kugelschrauben und Bleischrauben?

A: Die Kugelscheibe verwendet eine Rollrolle durch Kugellager, die hohe Effizienz, Präzision und Belastungskapazität bietet, geeignet für Präzisionsgeräte. Die Bleischraube basiert auf einer gleitenden Reibung mit geringerer Effizienz, Präzision und Belastungskapazität, aber selbstbewusst, geeignet für einfache Anwendungen mit niedriger Präzision .

F: Wie kann man Kugelschrauben pflegen? Welche Faktoren beeinflussen ihr Lebensdauer?

A: Ballschrauben erfordern eine regelmäßige Prüfung von Schmiermittel, Freigabe, Lärm und Staubschutz . ihre Lebensdauer wird durch Faktoren wie Lastgrößen, Installationsgenauigkeit, Betriebsumgebung und Schmierqualität beeinflusst .

F: Was sind die primären Anwendungen von Kugelschrauben?

A: Ballschrauben werden hauptsächlich in linearen Bewegungsanwendungen mit hoher Präzision in Branchen wie CNC-Werkzeugmaschine, Industrie-Robotik, Halbleiterausrüstung, medizinischen Geräten und 3D-Druck . verwendet

F: Haben Sie den Test- und Prüfdienst?

A: Ja, wir können dabei helfen, den angegebenen Testbericht für Produkte und den angegebenen Fabrikprüfungsbericht . zu erhalten

F: Stellen Sie ein Beispiel an? Ist es kostenlos?

A: Wenn die Probe von geringem Wert ist, stellen wir das kostenlose Probe mit Frachtsammlung . bereit

F: Können Sie OEM und ODM machen?

A: Ja, OEM und ODM sind beide akzeptabel {. Material, Farbe und Stil sind anpassbar.

F: Wie lange dauert die Anpassung?

A: Wir garantieren innerhalb von 14 Tagen Beispielprototypen und Lieferung und stellen sicher, dass Sie mit weiteren Testen schnell fortfahren können. .

F: Wie lautet Ihre Lieferung?

A: Unser gewöhnlicher Lieferbegriff ist FOB Shanghai {. Wir akzeptieren auch EXW, CIF, DDP usw. . Wir bieten Ihnen die Versandkosten an und Sie können die für Sie am bequemsten und effektivste auswählen .

F: Wie lautet Ihre After-Sales-Service-Richtlinie?

A: Wir bieten eine einjährige Qualitätsgarantie . Alle Qualitätsprobleme werden gelöst, um die Kundenzufriedenheit . sicherzustellen
