Einführung
Kugelumlaufspindelnund Acme-Schrauben sind beide übliche mechanische Übertragungskomponenten. Ihre Hauptfunktion besteht darin, Drehbewegungen in lineare Bewegungen umzuwandeln, und sie werden häufig in Industrieanlagen, Automatisierungssystemen und verschiedenen mechanischen Strukturen eingesetzt. Obwohl ihr grundlegender Zweck derselbe ist, gibt es erhebliche Unterschiede in ihren Arbeitsprinzipien, Übertragungseffizienz, Präzisionsniveaus, Kostenstrukturen und anwendbaren Szenarien. Eine falsche Auswahl kann zu schlechter Leistung, verschwendeten Kosten oder langfristigen Zuverlässigkeitsproblemen führen. Dieser Artikel bietet einen systematischen Vergleich von Kugelumlaufspindeln und Acme-Umlaufspindeln, um Ihnen dabei zu helfen, klarer zu bestimmen, welche für Ihre spezifischen Anforderungen besser geeignet ist.
Was ist eine Kugelumlaufspindel und eine Acme-Spindel?

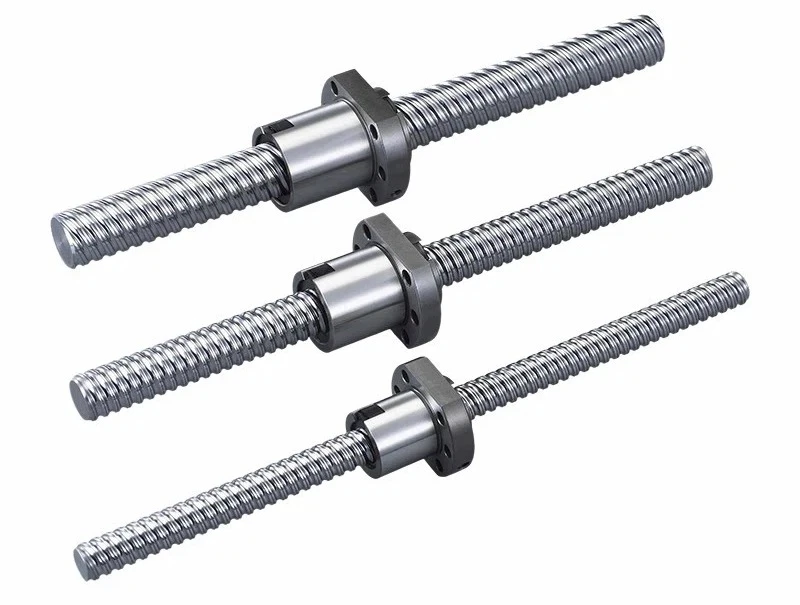

Kugelumlaufspindel
Eine Kugelumlaufspindel ist eine Präzisionsübertragungskomponente, die die Last durch das Rollen von Stahlkugeln zwischen der Spindelwelle und der Mutter überträgt. Durch die Nutzung der Rollreibung ist sein Reibungsverlust deutlich geringer als der der Gleitreibung.
• Hohe Übertragungseffizienz
• Hohe Positioniergenauigkeit
• Geringe Reibung
• Lange Lebensdauer
• Höhere Kosten
• Erfordert Schmierung
• Verfügt normalerweise nicht über eine Selbstsperrfunktion-
Acme-Schraube
Eine Acme-Schraube ist eine Trapezschraube, die den ANSI/ASME B1.5- oder B1.8-Standards entspricht und einen Gewindewinkel von 29 Grad sowie eine flache Ober- und Unterseite aufweist. Die Kraftübertragung erfolgt durch Gleitreibung zwischen Schraube und Mutter.
• Einfache Struktur
• Niedrige Kosten
• Hohe Belastbarkeit
• Kann eine Selbst-Sperrung erreichen
• Geringere Übertragungseffizienz
• Höherer Verschleiß
• Begrenzte Genauigkeit
Hauptunterschiede zwischen Kugelumlaufspindel und Acme-Umlaufspindel
Im Folgenden werden die beiden Arten von Getriebekomponenten anhand kaufentscheidungsrelevanter Leistungsmerkmale gegenübergestellt:
Effizienz
Kugelumlaufspindeln nutzen Rollreibung, was zu einem extrem hohen Übertragungswirkungsgrad führt, wodurch sie für Geräte geeignet sind, die einen niedrigen Energieverbrauch und hohe Betriebsgeschwindigkeiten erfordern und gleichzeitig weniger Wärme erzeugen. Acme-Schrauben hingegen basieren auf Gleitreibung, die erhebliche Reibung und Wärme erzeugt, was zu einem relativ geringeren Wirkungsgrad führt.
01
Genauigkeit und Wiederholbarkeit
Kugelumlaufspindeln bieten eine hervorragende Positionierungsgenauigkeit und Wiederholbarkeit und eignen sich daher für hochpräzise Steuerungssysteme. Trapezgewindetriebe unterliegen unvermeidbarem Verschleiß, was zu einer geringeren Positioniergenauigkeit führt.
02
Tragfähigkeit und Geschwindigkeit
Große -Kugelumlaufspindeln eignen sich für den Hochgeschwindigkeits- und Hochfrequenzbetrieb und halten hohen Belastungen stand. Acme-Schrauben haben mit ihrem 29-Grad-Gewindewinkel und der flachen -Oberseite und flachen -Unterseite eine große Kontaktfläche, die eine gleichmäßigere Verteilung des Lastdrucks ermöglicht und es ihnen ermöglicht, höheren Lasten standzuhalten. Aufgrund ihres hohen Reibungswiderstands eignen sie sich jedoch häufig nur für Anwendungen mit niedriger -Geschwindigkeit und hoher-Belastung.
03
Selbst-Sperrfähigkeit
Acme-Schrauben verfügen von Natur aus über Selbsthemmungsfähigkeiten, was sie bei vertikalen oder lasthaltenden Anwendungen sicherer macht. Aufgrund der geringen Reibungseigenschaften der Rollreibung verfügen die meisten Kugelumlaufspindeln nicht über Selbsthemmungsfähigkeiten und benötigen bei vertikalen Anwendungen ein zusätzliches Bremssystem, um versehentliches Abrutschen zu verhindern.
04
Kosten und Wartung
Acme-Schrauben sind leicht zu warten, verfügen über ausgereifte Herstellungsprozesse und haben niedrige Beschaffungs- und Wartungskosten. Kugelumlaufspindeln erfordern aufgrund der Notwendigkeit, einen hochpräzisen Rollkontakt der Stahlkugeln sicherzustellen, eine extrem hohe Fertigungspräzision, was zu höheren Beschaffungskosten führt. Außerdem stellen sie strenge Anforderungen an die Sauberkeit der Betriebsumgebung und die Spezifikationen des Schmierfetts, was die Wartungskosten erhöht.
05
Anwendungsvergleich: Wann welche verwenden?
Typische Anwendungen für Kugelgewindetriebe
Kugelumlaufspindeln werden häufig in folgenden Anwendungen eingesetzt:
• CNC-Werkzeugmaschinen:Für eine präzise Positionierung.
• Automatisierte Montagelinien:Erfüllung der Anforderungen an Präzision und Konstanz während der Produktion.
• Halbleiter- und elektronische Geräte:Erzielung einer Kontrolle im Mikrometerbereich und Reduzierung von Vibrationen.
Diese Anwendungen erfordern eine hohe Positionierungsgenauigkeit, eine gleichmäßige und stabile lineare Bewegung, einen geringen Reibungsverlust und eine wiederholbare Positionierungsstabilität unter Hochgeschwindigkeits- oder Dauerbetriebsbedingungen. Kugelumlaufspindeln können diese anspruchsvollen Bedingungen erfüllen und eignen sich für Systeme, die eine präzise Steuerung und langfristige Betriebsstabilität erfordern.
Typische Anwendungen für Acme-Schrauben
Typische Anwendungen für Acme-Schrauben sind:
• Manuelle Einstellmechanismen:Ermöglicht Selbstverriegelung, intuitive Bedienung und Sicherheit.
• Hebebühnen:Verhindert effektiv das Verrutschen der Last bei Stromausfällen oder -ausfällen.
• Ventile und Antriebe:Bietet eine stabile Schubübertragung bei niedrigen Geschwindigkeiten.
Bei Acme-Schrauben stehen einfache Struktur, kontrollierbare Kosten und zuverlässige Lasthaltefähigkeiten im Vordergrund und nicht hohe Geschwindigkeit oder extrem hohe Präzision. Sie sind ideal für Systeme mit niedriger -Geschwindigkeit oder intermittierender Bewegung und zeichnen sich durch Selbsthemmung und einfache Wartung aus.
Wie wählt man: Kugelumlaufspindel oder Acme-Gewindespindel?
Berücksichtigen Sie bei der Wahl zwischen den beiden Arten von Gewindespindeln bitte die folgenden Fragen, um eine bessere Entscheidung zu treffen:
Sie benötigen eine hohe Positioniergenauigkeit?
Kugelgewindetriebe bieten im Allgemeinen eine gute Genauigkeit, während Acme-Gewindespindeln anfällig für Verschleiß sind, was es schwierig macht, eine hohe Präzision zu erreichen.
Ist die Betriebsgeschwindigkeit entscheidend?
Kugelumlaufspindeln bieten eine gute Unterstützung bei Bewegungen mit hoher -Geschwindigkeit, während Acme-Gewindespindeln normalerweise bei niedriger{1}Geschwindigkeit und hoher-Belastung betrieben werden.
Läuft das System über längere Zeiträume ununterbrochen?
Im Dauerbetrieb entsteht viel Wärme. Kugelumlaufspindeln nutzen Rollreibung, was zu einem niedrigen Energieverbrauch und einer geringeren Wärmeentwicklung führt und so langfristige Stabilität und Haltbarkeit gewährleistet.
Ist das Budget ein großes Problem?
Wenn Ihr Budget im Vordergrund steht, bieten Acme-Schrauben einen erheblichen Vorteil sowohl bei den Anschaffungs- als auch bei den Wartungskosten.
Ist aus Sicherheitsgründen eine Selbstverriegelung erforderlich?
Wenn Sie zur Gewährleistung der Sicherheit eine Selbsthemmung ohne zusätzliche Bremsvorrichtung erreichen möchten und die Leistungsanforderungen nicht hoch sind, sind Acme-Schrauben die beste Wahl.
Abschluss
Kugelgewindetriebe und Acme-Gewindespindeln haben jeweils ihre eigenen Vorteile. Nur unter Berücksichtigung der tatsächlichen Arbeitsbedingungen, Leistungsanforderungen und Budgetbeschränkungen kann eine geeignete Auswahl getroffen werden, um eine stabile, zuverlässige und hocheffiziente Übertragungslösung sicherzustellen.
JSM ist ein führender Hersteller von Kugelumlaufspindeln. Wir bieten eine Vielzahl qualitativ hochwertiger Kugelumlaufspindeln an, darunter Kugelumlaufspindeln mit Innenumlauf, Kugelumlaufspindeln mit Endkappe, Miniaturkugelumlaufspindeln und Kugelumlaufspindeln ohne Flansch für ein breites Spektrum industrieller Anwendungen. Zögern Sie nichtNehmen Sie Kontakt mit uns auffür weitere Informationen.
